Decoder binario N-to-2^N

Caratterizzato da N ingressi e da 2^n uscite. Nel decoder l'i-esima uscita vale 1 in corrispondenza dell'i-esima combinazione degli ingressi. Può essere ottenuto mediante 2^n porte AND e n porte NOT. Seguendo il ragionamento riguardo alle porte AND fatto per il MUX e deMUX notiamo da subito come basti dare mk(x) in ingresso a ogni porta AND k-esima dalla quale avremo in uscita la k-esima uscita del decoder.

Vale a dire che in quanto la porta AND avrà in uscita 1 solo se tutti gli ingressi sono 1, basta negare per ogni porta k-esima gli ingressi che sarebbero nulli nella combinazione k degli ingressi stessi.

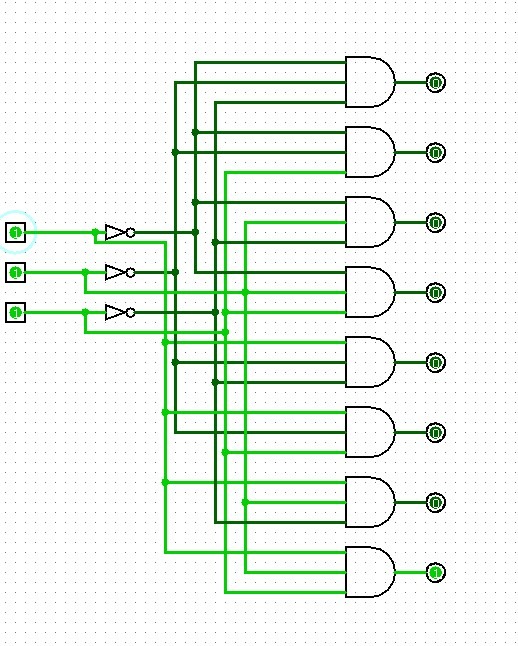

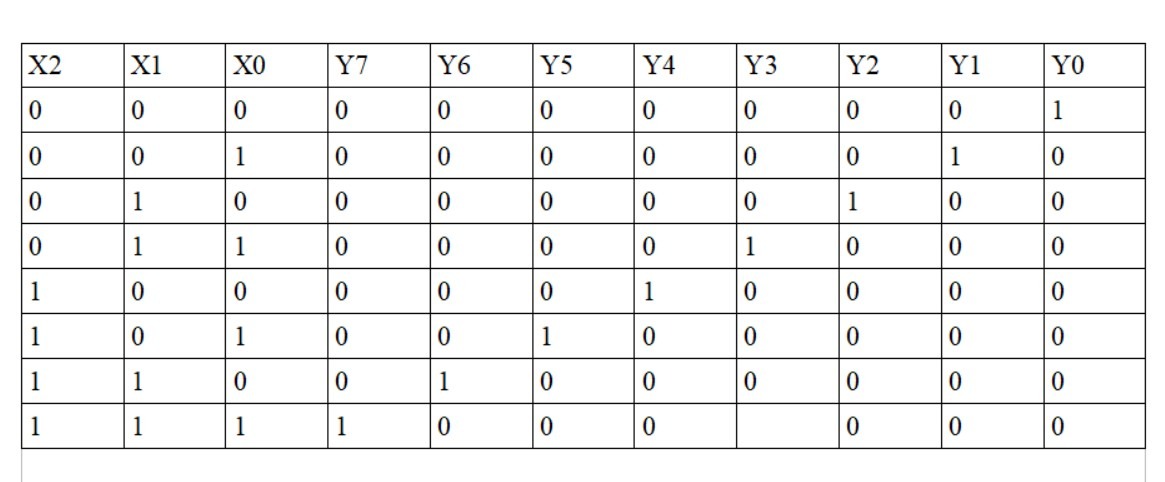

Esempio di decoder 3-8
